نقش duty circle در موشن کنترل ها

مقدمه

موشن کنترل ها در سیستم‌های کنترلی امروزی، موتورهای الکتریکی نقش بسیار مهمی ایفا می‌کنند. از کاربردهای صنعتی و روباتیک گرفته تا تجهیزات خانگی و خودروهای الکتریکی، موتورهای الکتریکی به طور گسترده‌ای استفاده می‌شوند. یکی از مفاهیم کلیدی در کنترل این موتورها، مفهوم “Duty Cycle” است که در کنترل حرکت (Motion Control) بسیار حائز اهمیت است. در این مقاله به بررسی نقش Duty Cycle در موشن کنترل‌ها پرداخته و تاثیر آن بر عملکرد و کارایی سیستم‌های کنترلی را مورد بررسی قرار می‌دهیم.

مفهوم Duty Cycle

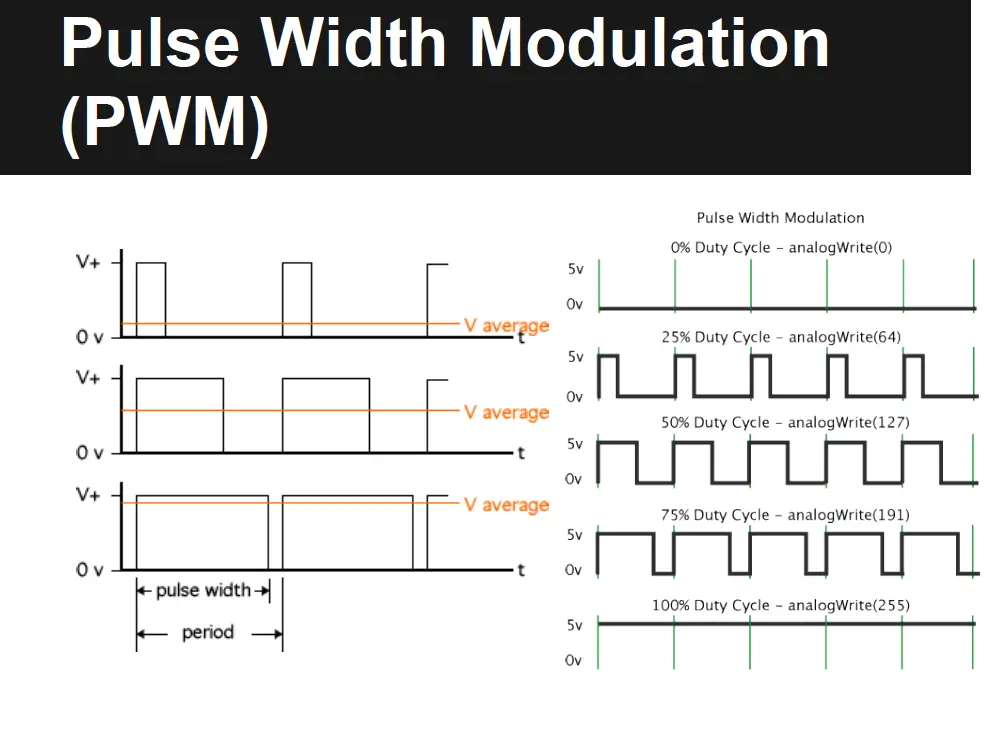

Duty Cycle یا چرخه وظیفه به نسبت زمانی اشاره دارد که یک سیگنال در حالت فعال (روشن) به کل زمان دوره (Period) سیگنال است. به عبارت دیگر، اگر سیگنال PWM در یک دوره ۱۰ میلی‌ثانیه به مدت ۲ میلی‌ثانیه روشن و به مدت ۸ میلی‌ثانیه خاموش باشد، Duty Cycle برابر با ۲۰٪ خواهد بود. فرمول محاسبه Duty Cycle به صورت زیر است:

Duty Cycle(%)=( زمان روشن​ / کل زمان دوره​)×۱۰۰

PWM (Pulse Width Modulation) و نقش آن در موشن کنترل‌ها

PWM یا مدولاسیون پهنای پالس یکی از روش‌های معمول برای کنترل موتورهای الکتریکی است. در این روش، سیگنال کنترلی به صورت پالس‌های متناوب با پهنای مختلف ارسال می‌شود. تغییر پهنای این پالس‌ها مستقیماً روی Duty Cycle تأثیر می‌گذارد و به این ترتیب می‌توان توان الکتریکی ورودی به موتور را تنظیم کرد.

کاربردهای PWM در موشن کنترل‌ها

1. کنترل سرعت موتور:
   با تغییر Duty Cycle سیگنال PWM، می‌توان سرعت موتورهای DC را به دقت کنترل کرد. افزایش Duty Cycle باعث افزایش ولتاژ متوسط ورودی به موتور و در نتیجه افزایش سرعت آن می‌شود. به همین ترتیب، کاهش Duty Cycle سرعت موتور را کاهش می‌دهد. این روش به دلیل کارایی بالا و سادگی پیاده‌سازی، به طور گسترده در کنترل سرعت موتورهای DC استفاده می‌شود.
2. کنترل موقعیت:
   در سیستم‌های سروو موتور، PWM و Duty Cycle برای تنظیم موقعیت دقیق شفت موتور استفاده می‌شود. تغییر در Duty Cycle باعث تغییر زاویه دوران شفت موتور می‌شود که برای کاربردهایی مانند روباتیک، CNC و سایر سیستم‌های دقیق بسیار مهم است.
3. کاهش نویز و نرمی حرکت:
   استفاده از PWM با فرکانس‌های بالا و تنظیم صحیح Duty Cycle می‌تواند نویزهای مکانیکی و الکتریکی را کاهش داده و حرکت موتور را نرم‌تر کند. این ویژگی در کاربردهایی که نیاز به دقت و نرمی حرکت دارند، بسیار مهم است.

تأثیر Duty Cycle بر عملکرد موتورها

بهینه‌سازی مصرف انرژی

یکی از مهم‌ترین مزایای استفاده از PWM و تنظیم Duty Cycle، بهینه‌سازی مصرف انرژی است. در مقایسه با روش‌های سنتی کنترل موتور، استفاده از PWM می‌تواند بهره‌وری انرژی را افزایش داده و حرارت تولیدی را کاهش دهد. این امر به خصوص در سیستم‌های بزرگ و پیچیده که نیاز به کارکرد طولانی مدت دارند، بسیار مهم است.

پاسخ‌گویی سریع

تغییر سریع Duty Cycle به سیستم اجازه می‌دهد تا به تغییرات سریع در ورودی‌ها و شرایط بار پاسخ دهد. این ویژگی در کاربردهای دینامیکی که نیاز به واکنش سریع دارند، بسیار مهم است. برای مثال، در سیستم‌های روباتیک و خودروهای الکتریکی، تغییرات سریع در شرایط کاری نیازمند پاسخ‌گویی سریع سیستم کنترلی است که با استفاده از PWM و تنظیم Duty Cycle به خوبی محقق می‌شود.

کنترل حرارت

کنترل حرارت یکی از چالش‌های بزرگ در سیستم‌های موتوری است. استفاده از PWM و تنظیم Duty Cycle می‌تواند به کاهش حرارت تولیدی موتور کمک کند. با کاهش زمان‌های روشن (ON) و خاموش (OFF) مکرر، می‌توان حرارت تولیدی را به حداقل رساند. این امر به افزایش عمر مفید موتور و کاهش هزینه‌های نگهداری کمک می‌کند.

مثال‌های عملی از کاربرد Duty Cycle در موشن کنترل‌ها

سیستم‌های روباتیک

در سیستم‌های روباتیک، کنترل دقیق حرکت و موقعیت از اهمیت بالایی برخوردار است. با استفاده از PWM و تنظیم Duty Cycle، می‌توان حرکات دقیق و کنترل شده‌ای را در ربات‌ها ایجاد کرد. برای مثال، در ربات‌های جراحی که نیاز به دقت بالایی دارند، تنظیم دقیق Duty Cycle می‌تواند حرکات نرم و بدون لرزش را تضمین کند.

خودروهای الکتریکی

در خودروهای الکتریکی، کنترل دقیق سرعت و مصرف انرژی بسیار مهم است. استفاده از PWM و تنظیم Duty Cycle می‌تواند به بهینه‌سازی مصرف انرژی و افزایش بهره‌وری موتورهای الکتریکی کمک کند. این امر به خصوص در شرایطی که نیاز به تغییرات سریع در سرعت و توان موتور است، بسیار مهم است.

تجهیزات خانگی

در تجهیزات خانگی مانند ماشین‌های لباسشویی و یخچال‌ها، استفاده از PWM و تنظیم Duty Cycle می‌تواند به کاهش مصرف انرژی و بهبود کارایی کمک کند. برای مثال، در ماشین‌های لباسشویی، تنظیم دقیق سرعت موتور با استفاده از PWM می‌تواند به بهبود کیفیت شستشو و کاهش مصرف انرژی منجر شود.

چالش‌ها و محدودیت‌های Duty Cycle در موشن کنترل‌ها

پیچیدگی طراحی

یکی از چالش‌های اصلی در استفاده از PWM و تنظیم Duty Cycle، پیچیدگی طراحی مدارهای کنترلی است. این مدارها نیاز به دقت بالا و هماهنگی بین اجزا دارند تا بتوانند عملکرد مطلوبی داشته باشند. علاوه بر این، طراحی و پیاده‌سازی الگوریتم‌های کنترلی برای تنظیم Duty Cycle نیز نیاز به تخصص و تجربه دارد.

تداخل الکترومغناطیسی (EMI)

استفاده از PWM با فرکانس‌های بالا می‌تواند باعث ایجاد تداخل الکترومغناطیسی (EMI) شود که می‌تواند عملکرد سایر تجهیزات الکترونیکی را تحت تأثیر قرار دهد. برای کاهش این تداخل، نیاز به استفاده از فیلترها و تکنیک‌های محافظتی خاص است که می‌تواند هزینه‌ها و پیچیدگی سیستم را افزایش دهد.

محدودیت‌های فیزیکی

برخی از موتورهای الکتریکی دارای محدودیت‌های فیزیکی خاصی هستند که استفاده از PWM و تنظیم Duty Cycle را محدود می‌کند. برای مثال، در موتورهای با فرکانس‌های بسیار بالا، تغییرات سریع Duty Cycle ممکن است باعث ایجاد نوسانات غیرقابل قبول و کاهش دقت کنترل شود.

نتیجه‌گیری

Duty Cycle و PWM ابزارهای قدرتمندی در کنترل موتورها و سیستم‌های حرکتی هستند که به مهندسان و طراحان اجازه می‌دهند تا عملکرد موتورها را با دقت و کارایی بالا کنترل کنند. استفاده از این تکنیک‌ها به بهینه‌سازی مصرف انرژی، کاهش حرارت، پاسخ‌گویی سریع و کاهش نویز کمک می‌کند. با این حال، چالش‌ها و محدودیت‌هایی نیز در استفاده از PWM و تنظیم Duty Cycle وجود دارد که نیاز به تخصص و تجربه در طراحی و پیاده‌سازی سیستم‌های کنترلی دارد.

با توجه به پیشرفت‌های تکنولوژیکی و افزایش نیاز به سیستم‌های کنترلی پیشرفته، اهمیت استفاده از PWM و تنظیم دقیق Duty Cycle روز به روز افزایش می‌یابد. از روباتیک و خودروهای الکتریکی گرفته تا تجهیزات خانگی و صنعتی، این تکنیک‌ها نقش حیاتی در بهبود کارایی و عملکرد سیستم‌های موتوری ایفا می‌کنند.
