Oven_Reflow_Oven_Desktop_HUTSSMT-300x239
مشخصاتی کوتاه از محصول:

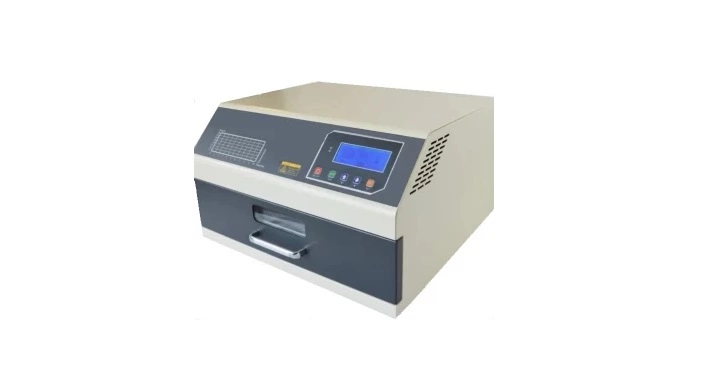

دستگاه آون رومیزی بردهای SMD

دستگاه آون رومیزی بردهای SMD یا همان Oven Reflow Soldering، یک دستگاه صنعتی کوچک است که برای اتصال و لحیم کاری سطوح الکترونیکی و قطعات SMT در تیراژ پایین و کم استفاده می‌شود.

دستگاه مذکور به منظور دمای دادن به قطعات الکترونیکی با استفاده از یک نمودار و فرآیند حرارتی ایجاد شده است. در این دستگاه، قطعات الکترونیکی به وسیله دستگاه مونتاژ قطعات SMD روی یک برد الکترونیکی قرار داده می‌شوند و سپس دستگاه راه طی نمودار تنظیم شده اندازی می‌شود.

در این حین، دمای داخل دستگاه به میزانی که در نمدار تعیین شده است، افزایش می‌یابد و سپس به مدت زمان مشخصی حفظ می‌شود تا اتصال و لحیمکاری قطعات به درستی انجام شود.
این دستگاه باید به دقت تنظیم شود تا دمای آن بتواند با دقت و صحت لازم، به میزان مورد نیاز برای اتصال و لحیم کاری قطعات الکترونیکی، افزایش یابد.

دستگاه آون رومیزی بردهای SMD و یا Desktop Oven Reflow Soldering

به عنوان یکی از روش‌های مهم اتصال قطعات الکترونیکی در کارگاه های کوچک الکترونیک مورد استفاده قرار می‌گیرد. این روش به عنوان یکی از روش‌های اتصال قطعات الکترونیکی به برد مدار چاپی، از سال‌ها قبل مورد استفاده قرار می‌گرفته است.
در این روش، قطعات الکترونیکی به وسیله جریان حرارتی به برد مدار چاپی متصل می‌شوند. این روش از آنجایی که قابلیت راه اندازی و تولید خطوط اتوماتیک مونتاژ و تولید بردهای الکترونیکی SMD را دارا بوده، تبدیل به یکی از روش‌های اصلی اتصال قطعات الکترونیکی در صنعت شده است.

در این قسمت، با دستگاه آون رومیزی بردهای SMD و یا Oven Reflow Soldering آشنا خواهیم شد. این روش به عنوان یکی از روش‌های مورد استفاده در صنعت الکترونیک برای اتصال قطعات الکترونیکی به برد مدار چاپی معرفی شده است.

تاریخچه

روش Oven Reflow Soldering در سال‌های ۱۹۸۰ میلادی توسط شرکت‌های مختلف به کار گرفته شد. این روش از آنجایی که به صورت خودکار عمل می‌کند و در مقیاس بزرگی استفاده می‌شود، برای تولید قطعات الکترونیکی مورد استفاده قرار گرفت.

به طور کلی، این روش برای اتصال قطعات الکترونیکی به برد مدار چاپی به کار گرفته می‌شود و قطعات الکترونیکی به وسیله یک جریان حرارتی به برد مدار چاپی متصل می‌شوند. این روش به دلیل قابلیت ایجاد خطوط مونتاژ خودکار و آنلاین، تبدیل به یکی از روش‌های اصلی اتصال قطعات الکترونیکی در صنعت شده است.

دستگاه آون چیست؟

دستگاه Oven Reflow Soldering به عنوان یک روش اتصال قطعات الکترونیکی به برد مدار چاپی، در سال‌های اخیر بسیار مورد توجه قرار گرفته است و به دلیل سادگی و کارایی آن، در مقیاس بزرگی در صنعت الکترونیک استفاده می‌شود.

در این روش، قطعات الکترونیکی به وسیله جریان حرارتی به برد مدار چاپی متصل می‌گردند. برای این کار، قطعات الکترونیکی بر روی برد مدار چاپی قرار داده شده و سپس برد در داخل یک خنک کننده مخصوص قرار می‌گیرد.
در این محیط، برد به یک دمای معین و پایین‌تر از دمای اتاق تنظیم و سپس برد به داخل یک منطقه دمایی (زون) خشک کننده قرار می‌گیرد که دمای آن در حدود ۱۵۰ درجه سانتی‌گراد است. در این مرحله، جریان حرارتی به برد اعمال می‌شود که باعث می‌شود قطعات الکترونیکی به برد متصل شوند.

بعد از اتصال قطعات الکترونیکی به برد در این منطقه دمایی (زون)، برد به داخل یک منطقه دمایی دیگر قرار می‌گیرد که دمای آن در حدود ۲۰۰ درجه سانتی‌گراد است. در این مرحله، جریان حرارتی بیشتری به برد اعمال می‌شود که باعث می‌شود قطعات الکترونیکی به برد به صورت کامل متصل شوند.

در این روش، می‌توان از چندین نوع منطقه دمایی مختلف استفاده کرد. به عنوان مثال، می‌توان از منطقه دمایی خشک کننده با دمای پایین، منطقه دمایی پخت با دمای بالا، و یا منطقه دمایی که دمای آن‌ متغیر است، استفاده کرد. انتخاب نوع منطقه دمایی مناسب برای هر کاربرد، به عملکرد بهتر و بهینه‌تر روش Oven Reflow Soldering کمک می‌کند.

استفاده از دستگاه Oven Reflow

کوره مونتاژ بردهای SMD: تکنیک حرفه‌ای برای اتصال اجزا الکترونیکی

بررسی دقیق دنیای کوره‌های مونتاژ بردهای SMD و نقش حیاتی آن‌ها در لحیم کردن اجزا الکترونیکی.
با پیشرفت تکنولوژی با سرعتی چشمگیر، الکترونیک‌ها کوچک‌تر و پیچیده‌تر می‌شوند و این موضوع نیاز به تکنیک‌های لحیم کاری دقیق و کارآمد را ایجاد می‌کند.

کوره مونتاژ بردهای SMD: تکنیک حرفه‌ای برای اتصال اجزا الکترونیکی

اجزا سطحی (SMD) شامل خازن‌ها، مقاومت‌ها و ترانزیستورها به دلیل اندازه‌های کوچک و متنوع و تراکم زیاد جداکننده‌ها، نیاز به تکنیک‌های خاص برای نصب و اتصال دارند.
در این بخش به تکنیک‌های مونتاژ بردهای SMD با استفاده از کوره حرارتی پرداخته خواهد شد.

مزایای استفاده از کوره مونتاژ بردهای SMD

کوره‌های مونتاژ بردهای SMD به مزایای فراوانی می‌انجامند که آن‌ها را ابزاری ضروری در دنیای تولید الکترونیک می‌سازد. این مزایا عبارتند از:

  1. دقت:
    کوره‌های مونتاژ بردهای SMD از کنترل دقیق دما در طول فرآیند لحیم کاری استفاده می‌کنند، که منجر به اتصالات دقیق و یکنواخت می‌شود.
  2. کارآیی زمانی:
    مکانیزم‌های پیشرفته گرمایی و سردی این کوره‌ها فرآیند لحیم کاری را سریع‌تر می‌کند و زمان تولید را به طور قابل ملاحظه‌ای کاهش می‌دهد.
  3. توزیع یکنواخت گرما:
    توزیع یکنواخت گرما در سراسر محفظه کوره خطر آسیب به اجزا را کاهش می‌دهد و اتصالات لحیم قوی را تضمین می‌کند.
  4. کاهش خطای انسانی:
    خودکارسازی وابستگی به لحیم کاری دستی را کاهش می‌دهد و احتمال خطاهای ناشی از عدم یکنواختی انسانی را کاهش می‌دهد.
  5. سازگاری:
    کوره‌های مونتاژ بردهای SMD انواع مختلفی از اجزا و مونتاژها را سازگاری داده و تنوع کاربری را افزایش می‌دهند.

فرآیند کوره مونتاژ بردهای SMD

فرآیند استفاده از کوره مونتاژ بردهای SMD شامل چندین مرحله دقیق است تا نتایج بهینه حاصل شود:

  1. آماده‌سازی:
    اجزا الکترونیکی را بر روی PCB (تخته مدار چاپی) بر اساس طراحی مشخص شده قرار دهید. خمیر لحیم را بر روی پد‌هایی که اجزا در آن قرار خواهند گرفت، اعمال کنید.
  2. قرارگیری:
    از دستگاه‌های خودکار برداشت و قرار دادن یا روش‌های دستی برای قرار دادن اجزا SMD به صورت دقیق بر روی خمیر لحیم استفاده کنید.
  3. لحیم کاری ریفلو:
    PCB با اجزا در داخل کوره مونتاژ بردهای SMD قرار می‌گیرد. کوره گرم می‌شود و باعث ذوب شدن خمیر لحیم و ایجاد اتصالات قوی لحیم می‌شود. سردی کنترل‌شده کوره این اتصالات را سفت می‌کند.
  4. بررسی:
    پس از لحیم کاری، PCB به بازبینی دقیق تحت می‌رود تا هر گونه عیب یا مشکل را تشخیص داده و کیفیت اتصالات لحیم را تضمین کند.

نکات کارشناسی برای مونتاژ SMD موثر

برای دستیابی به نتایج استثنایی در هنگام استفاده از کوره مونتاژ بردهای SMD، این نکات کارشناسی را مد نظر داشته باشید:

  • پروفایل دما دقیق: پروفایل دمای کوره را به خمیر لحیم و اجزای خاصی که استفاده می‌شود، تنظیم کنید تا ذوب و ریفلو بهینه را تضمین کنید.
  • قالب‌ها و خمیر لحیم: از قالب‌های با کیفیت برای اعمال دقیق خمیر لحیم استفاده کنید و خمیر لحیم را که با اجزا و نتایج موردنظرتان سازگار است، انتخاب کنید.
  • قرارگیری اجزا: قرار دادن دقیق اجزا را تضمین کنید و آن‌ها را با طراحی بهینه همراه کنید تا از مشکلات در طی ریفلو جلوگیری شود.
  • نرخ خنک‌کاری: نرخ خنک‌کاری را بهینه کنید تا از شوک حرارتی جلوگیری شود و سالمی اتصالات لحیم حفظ شود.
  • بررسی و تست: به طور منظم برد‌های لحیم‌شده را برای شناسایی هر گونه عیب یا مشکل بررسی و تست کنید.

سؤالات متداول (FAQs)

-آیا کوره مونتاژ بردهای SMD قادر به اتصال اجزا با اندازه‌های مختلف است؟

بله، کوره مونتاژ بردهای SMD برای پوشش اندازه‌های مختلف اجزا، از خازن‌های ریز تا مدارهای مجتمع بزرگ، طراحی شده‌اند.

-آیا انواع مختلفی از تکنیک‌های ریفلو لحیم کاری وجود دارد؟

بله، عمدتاً سه تکنیک ریفلو لحیم کاری وجود دارد: ریفلو مادون قرمز (IR)، ریفلو فاز بخار و ریفلو کانوکشن. هر کدام مزایا و موردهای استفاده متفاوتی دارند.

-آیا لحیم کاری دستی موثر مانند استفاده از کوره مونتاژ بردهای SMD است؟

-لحیم کاری دستی ممکن است برای وظایف ساده موثر باشد، اما کوره مونتاژ بردهای SMD لحیم کاری دقیق، پایدار و قابل اعتمادی را برای مونتاژهای پیچیده ارائه می‌دهد.

-آیا در هنگام استفاده از کوره مونتاژ بردهای SMD نکات ایمنی مورد توجه قرار می‌گیرد؟

بله، اطمینان حاصل کنید که تهویه مناسب فراهم شده و به پروتکل‌های ایمنی پیروی کنید تا از تماس با بخارات ضرر‌زا در طی فرآیند لحیم کاری جلوگیری شود.


-آیا می‌توان اجزا را که توسط کوره مونتاژ بردهای SMD لحیم شده‌اند، مجدداً تصحیح کرد؟

بله، اکثر کوره‌های مونتاژ بردهای SMD اجازه می‌دهند که با بازگرم کردن مناطق خاص، بدون تأثیر روی کل مونتاژ، اصلاح انجام شود.


-چگونه می‌توانم خمیر لحیم مناسب برای پروژه خود انتخاب کنم؟

در انتخاب خمیر لحیم، عواملی نظیر نوع اجزا، طراحی برد و پروفایل ریفلو را در نظر بگیرید.

مشاوره با کارشناسان می‌تواند در تصمیم‌گیری به شما کمک کند.

نتیجه‌گیری

در منظر تولید الکترونیک، تسلط بر تکنیک‌های مونتاژ SMD با استفاده از کوره‌های ویژه بسیار اهمیت دارد. دقت، کارآیی و قابلیت اعتمادی که این کوره‌ها ارائه می‌دهند به طرح‌های الکترونیکی با کیفیت بالا کمک زیادی می‌کند. با دنبال کردن نکات کارشناسی و به‌روز بودن در مورد آخرین پیشرفت‌ها، می‌توانید فرآیندهای لحیم کاری را بدون مشکل انجام دهید و پروژه‌های الکترونیکی خود را به سطح جدیدی ارتقا دهید.

خرید دستگاه آون برد SMD

با توجه به ویژگی‌های منحصر به فرد هر دستگاه، قیمت دستگاه آون برد SMD و همچنین نیاز‌های شما عزیزان در قالب پروژه‌های مختلف، بهتر است ابتدا از کارشناسان ما مشاوره رایگان دریافت کنید و پس از آن اقدام به خرید دستگاه آون برد اس‌ام دی نمائید.

مشاوره و درخواست همکاری

در زمینه خطوط تولید مدارات الکترونیک و پزشکی دارای تجربه و مهارت‌هایی هستیم و معتقدیم می‌تواند به توسعه و پیشرفت سازمان شما کمک کند.
همچنین، خوشحال می‌شویم اگر بتوانیم یک جلسه مشاوره داشته باشیم تا در مورد چالش‌ها یا نیازهای محتمل شما صحبت کنیم. ما باور داریم که با همکاری می‌توانیم به راهکارهای موثری دست یابیم.

قیمت:

100000$~200$
